Chaînes de distribution : rôle, technologies et différences de qualité

La chaîne de distribution est une pièce relativement discrète, mais elle joue un rôle essentiel dans le fonctionnement, les performances et la fiabilité d’un moteur quatre temps.

Elle ne fait pas directement gagner de puissance. En revanche, elle permet au moteur de conserver un calage précis entre le vilebrequin, le piston, l’arbre à cames et les soupapes.

Une chaîne de mauvaise qualité ou trop usée peut provoquer une perte de performances, des bruits de fonctionnement et, dans les cas les plus graves, une casse moteur.

À retenir : deux chaînes possédant le même nombre de maillons ne sont pas forcément équivalentes ni interchangeables. Il faut également tenir compte de leur technologie, de leur largeur, de la disposition des plaques et de la forme des pignons.

À quoi sert la chaîne de distribution ?

Sur un moteur quatre temps, le vilebrequin effectue deux tours pendant que l’arbre à cames n’en effectue qu’un.

La chaîne de distribution relie leurs deux pignons. Elle synchronise ainsi :

• la position du piston ;
• l’ouverture de la soupape d’admission ;
• la fermeture de la soupape d’admission ;
• l’ouverture de la soupape d’échappement ;
• la fermeture de la soupape d’échappement.

Cette synchronisation doit rester très précise.

Un décalage de quelques degrés peut déjà modifier le comportement du moteur. Le remplissage du cylindre, le couple, l’allonge et la température de fonctionnement dépendent directement du calage de la distribution.

Sur un moteur préparé, une chaîne usée peut également annuler une partie du travail réalisé lors du calage précis de l’arbre à cames au disque.

Pourquoi une chaîne de distribution s’use-t-elle ?

Lorsqu’on dit qu’une chaîne « s’allonge », l’acier de ses plaques ne s’étire généralement pas réellement.

L’allongement vient surtout de l’usure progressive de chaque articulation. Un jeu presque invisible apparaît entre les axes et les douilles ou les plaques qui les entourent.

Ce jeu est très faible sur un seul maillon. Multiplié par 84, 90 ou 94 maillons, il peut cependant augmenter sensiblement la longueur totale de la chaîne.

Cette usure dépend notamment :

• de la qualité de l’acier ;
• de la précision de fabrication ;
• du traitement appliqué sur les axes ;
• de la qualité des articulations ;
• de la lubrification ;
• de l’état des pignons et des guides ;
• du fonctionnement du tendeur ;
• du régime et du niveau de préparation du moteur.

La charge exercée sur la chaîne n’est pas constante. Chaque ouverture de soupape comprime un ressort, puis celui-ci restitue une partie de son énergie.

Des ressorts renforcés, une levée de came importante et des régimes élevés augmentent donc les contraintes supportées par la chaîne.

Quelles sont les conséquences d’une chaîne usée ?

Une chaîne de mauvaise qualité ne casse pas forcément immédiatement. Elle commence généralement par s’user et s’allonger plus rapidement.

Un décalage progressif de la distribution

Lorsque la chaîne s’allonge, la position réelle de l’arbre à cames se décale par rapport au vilebrequin. Sur la majorité des moteurs, le calage évolue progressivement vers le retard.

Les conséquences possibles sont :

• une perte de couple ;
• un moteur moins vif ;
• une diminution du remplissage ;
• une perte de puissance à haut régime ;
• un démarrage plus difficile ;
• un fonctionnement irrégulier ;
• une augmentation de la consommation ;
• un échauffement anormal.

Une sollicitation plus importante du tendeur

Plus la chaîne s’allonge, plus le tendeur doit sortir pour compenser le jeu.

Lorsqu’il arrive en fin de course, il ne peut plus maintenir correctement la chaîne. Celle-ci commence alors à battre contre les guides, les patins ou le carter.

Cela peut provoquer :

• un claquement métallique ;
• une usure rapide des guides ;
• une détérioration du tendeur ;
• une usure des dents des pignons ;
• la présence de particules dans l’huile.

Un saut de dent ou une rupture

Une chaîne devenue trop détendue peut sauter une dent sur le pignon de vilebrequin ou d’arbre à cames.

Le moteur se retrouve alors fortement décalé. Il peut ne plus démarrer, perdre brutalement sa puissance ou subir un contact entre les soupapes et le piston.

Dans le pire des cas, une rupture de chaîne peut endommager :

• les soupapes ;
• le piston ;
• les guides de soupapes ;
• la culasse ;
• les culbuteurs ;
• l’arbre à cames ;
• les guides et pignons de distribution.

L’économie réalisée en achetant une chaîne bas de gamme peut donc entraîner des réparations très coûteuses.

Les deux grandes familles de chaînes de distribution

Les chaînes classiques de type 25 ou 25H

Les petits moteurs horizontaux Honda et de nombreux moteurs dérivés utilisent une chaîne classique de petit pas, généralement de type 25 ou 25H.

Elle est composée de :

• plaques extérieures ;
• plaques intérieures ;
• axes ;
• douilles.

Contrairement à une chaîne de transmission secondaire, elle ne possède pas forcément de rouleaux. Les douilles peuvent venir directement en contact avec les dents des pignons.

Cette technologie offre plusieurs avantages :

• une faible largeur ;
• une masse réduite ;
• un encombrement limité ;
• une construction simple ;
• une bonne résistance lorsqu’elle provient d’un fabricant reconnu.

Le pas des chaînes 25 et 25H est généralement de 6,35 mm.

La désignation 25H correspond à une architecture et à des dimensions. Elle ne garantit pas à elle seule la marque ou la qualité du produit.

Une chaîne générique peut donc porter l’inscription 25H sans offrir la précision, les traitements ou la longévité d’une véritable chaîne D.I.D, Takegawa ou Kitaco.

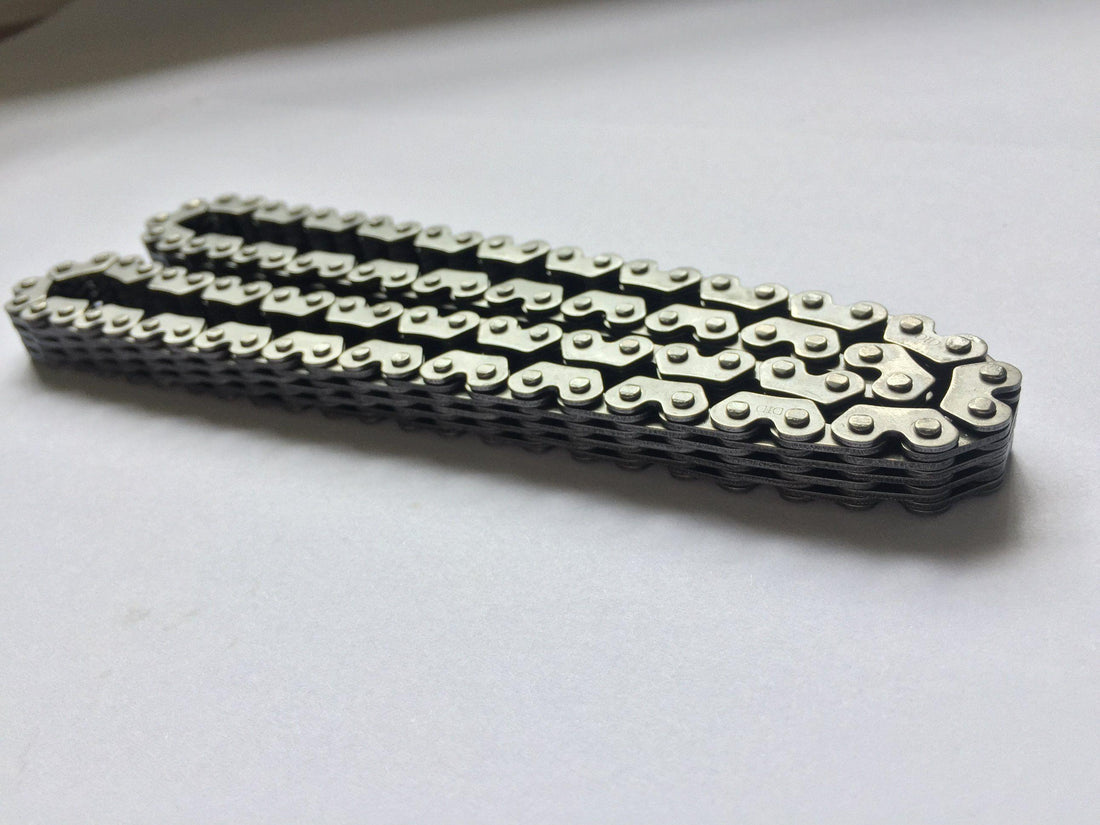

Les chaînes silencieuses, dites « Morse »

Les chaînes silencieuses sont constituées de plusieurs rangées de plaques profilées. Ces plaques forment des dents qui viennent s’engager directement dans des pignons spécifiques.

Elles sont souvent appelées « chaînes Morse », même si Morse est à l’origine un nom industriel.

Leurs principaux avantages sont :

• un fonctionnement plus silencieux ;
• une transmission plus progressive ;
• une bonne répartition des efforts ;
• une excellente stabilité à haut régime ;
• une capacité à transmettre des charges importantes.

On retrouve notamment cette technologie sur :

• les Daytona Anima 150 et 190 ;
• les YX150 et YX160 ;
• certains moteurs Zongshen 155, 190 et 212 ;
• différents moteurs Honda et Kawasaki.

Une chaîne silencieuse ne peut pas être remplacée par une chaîne classique. Les pignons, les guides et le système de tension sont totalement différents.

Que signifient les désignations 2×3 et 3×4 ?

Sur une chaîne silencieuse, les désignations 2×3 ou 3×4 indiquent la disposition des plaques profilées.

Une chaîne 2×3 possède une alternance de rangées de deux et trois plaques. Une chaîne 3×4 possède une alternance de trois et quatre plaques.

Cette différence modifie la largeur de la chaîne, sa capacité de charge et surtout son adaptation aux pignons.

Deux chaînes silencieuses ayant le même pas et le même nombre de maillons ne sont donc pas automatiquement compatibles si leur disposition de plaques est différente.

Par exemple :

• le Daytona Anima 190 utilise une chaîne silencieuse 94 maillons en 2×3 ;
• les YX150 et YX160 utilisent une chaîne silencieuse 90 maillons en 3×4.

Qu’est-ce qui distingue une chaîne standard d’une chaîne renforcée ?

Une chaîne renforcée ne se différencie pas uniquement par sa résistance à la rupture.

Pour une distribution, l’objectif principal consiste surtout à limiter l’usure des articulations afin de conserver le plus longtemps possible la longueur et le calage d’origine.

Une chaîne renforcée peut utiliser :

• des plaques plus résistantes ;
• des axes traités ;
• des douilles pleines et plus précises ;
• un meilleur rivetage ;
• des tolérances de fabrication plus strictes ;
• une conception allégée pour réduire l’inertie.

Les douilles pleines

Une douille standard peut être obtenue à partir d’une bande métallique enroulée. Une légère jonction subsiste alors dans sa surface.

Une douille pleine possède une surface intérieure plus régulière et une meilleure circularité. Le contact avec l’axe est mieux réparti.

Cela améliore :

• la précision de l’articulation ;
• la tenue du film d’huile ;
• la résistance à l’usure ;
• la durée de vie ;
• la stabilité du calage.

Les traitements appliqués aux axes

Les axes représentent l’une des principales zones d’usure d’une chaîne de distribution.

Les fabricants peuvent leur appliquer différents traitements destinés à créer une surface plus dure et plus résistante aux frottements.

Selon les fabricants, on retrouve notamment :

• le traitement D.I.D DHA ou Dai Hard Alpha ;
• le traitement D.I.D SV ;
• la chromisation utilisée par Enuma Chain pour Kitaco ;
• différents traitements thermiques ou à base de carbures.

Ces traitements ne rendent pas seulement la chaîne plus difficile à casser. Ils réduisent surtout l’usure entre les pièces en mouvement et limitent son allongement.

Les principales chaînes renforcées pour mini-moto

Chaîne	Type	Maillons	Construction	Applications principales
D.I.D SCR‑0404 SV	Silencieuse	94	2×3	Daytona Anima 150/190, moteurs compatibles
D.I.D SCR‑0409 SV	Silencieuse	90	3×4	YX150 et YX160 compatibles
Takegawa 01‑14‑0003	Classique D.I.D 25HT‑DHA	84	Axes traités, douilles pleines	Fiddy Racer et moteurs compatibles en 84 maillons
Kitaco 299‑0225084	Classique EK25HS	84	Renforcée et allégée	Bases Honda, Cub, CD90 et moteurs compatibles

D.I.D SCR‑0404 SV – 94 maillons pour Daytona Anima 190

La D.I.D SCR‑0404 SV est une chaîne silencieuse fabriquée au Japon.

Elle possède :

• 94 maillons ;
• un pas de 6,35 mm ;
• une construction 2×3 ;
• des axes bénéficiant du traitement D.I.D SV ;
• une architecture destinée à réduire le bruit et l’usure.

Elle correspond à la chaîne renforcée Daytona référence 87577. Elle peut également être commercialisée par Yuminashi sous la référence 14401‑2X3‑094.

Elle constitue une excellente solution pour :

• Daytona Anima 150 ;
• Daytona Anima 190 ;
• Zongshen 190 compatibles ;
• Zongshen 212 compatibles.

Sa fabrication précise et le traitement de ses axes permettent de limiter l’usure, de conserver un calage stable et de sécuriser les moteurs soumis à des régimes élevés.

D.I.D SCR‑0409 SV – 90 maillons pour YX150 et YX160

Les moteurs YX150 et YX160 utilisent une chaîne silencieuse de 90 maillons avec une construction 3×4.

La D.I.D SCR‑0409 SV est une chaîne japonaise destinée à remplacer directement cette distribution sur les moteurs compatibles.

Elle convient notamment aux :

• YX150 deux soupapes ;
• YX150 quatre soupapes ;
• YX160 deux soupapes ;
• YX160 quatre soupapes.

Sa construction plus large que celle de la Daytona lui permet de travailler avec les pignons spécifiques des moteurs YX.

Elle apporte :

• une meilleure précision d’engrènement ;
• une excellente résistance à l’usure ;
• une meilleure conservation du calage ;
• une fiabilité adaptée aux moteurs préparés.

Certains moteurs proches utilisent néanmoins 88, 92 ou 94 maillons. La longueur et la largeur de la chaîne présente sur le moteur doivent toujours être contrôlées avant la commande.

Takegawa 01‑14‑0003 – 84 maillons

La Takegawa 01‑14‑0003 est une chaîne classique renforcée de 84 maillons fabriquée par D.I.D pour Takegawa.

Sa désignation technique est D.I.D 25HT‑DHA.

Elle bénéficie notamment :

• de plaques renforcées ;
• de douilles pleines de haute précision ;
• d’axes bénéficiant du traitement DHA ;
• d’une excellente résistance à l’usure ;
• d’une conception adaptée aux moteurs fortement sollicités.

Le traitement Dai Hard Alpha crée une surface très dure sur les axes afin de réduire l’usure au niveau des articulations.

Cette chaîne convient particulièrement aux moteurs utilisant une distribution classique de 84 maillons avec :

• un arbre à cames performant ;
• des ressorts de soupapes renforcés ;
• des régimes élevés ;
• une utilisation intensive ou en compétition.

Elle est notamment proposée pour certains moteurs Fiddy Racer 110, 115 et 125, sous réserve de vérifier la longueur de la chaîne d’origine.

Kitaco EK25HS – 84 maillons

La Kitaco EK25HS, référence 299‑0225084, est également une chaîne classique renforcée de 84 maillons.

Elle est fabriquée au Japon par Enuma Chain.

Elle utilise :

• des plaques à haute résistance ;
• des douilles pleines ;
• des articulations de haute précision ;
• des axes bénéficiant d’un traitement par chromisation ;
• une conception visant à réduire la masse et les frottements.

La chromisation améliore la résistance à l’usure, au grippage et à la corrosion.

La Kitaco cherche ainsi à obtenir un bon équilibre entre :

• la résistance ;
• la précision ;
• la longévité ;
• la réduction de masse ;
• la limitation des frottements.

Elle convient notamment à certaines bases Honda CD90, Benly 90S, Super Cub 90, Cub 100EX ainsi qu’à différents kits moteur Kitaco utilisant une chaîne de 84 maillons.

Takegawa ou Kitaco en 84 maillons ?

Ces deux chaînes sont des produits japonais haut de gamme, mais leur conception répond à des priorités légèrement différentes.

La Takegawa D.I.D 25HT‑DHA privilégie principalement :

• la résistance à l’usure ;
• la stabilité du calage ;
• la longévité sous fortes contraintes.

La Kitaco EK25HS privilégie davantage :

• un bon rapport entre résistance et masse ;
• la précision des articulations ;
• la réduction des frottements ;
• la résistance au grippage et à la corrosion.

Dans les deux cas, il s’agit de produits très supérieurs à une chaîne générique de qualité inconnue.

Le choix dépendra du moteur, de son niveau de préparation et de son utilisation.

Comment choisir la bonne chaîne ?

Il faut commencer par respecter les caractéristiques du moteur :

• chaîne classique ou silencieuse ;
• nombre de maillons ;
• pas de chaîne ;
• largeur ;
• disposition des plaques ;
• forme des pignons ;
• compatibilité avec les guides et le tendeur.

Le nombre de maillons ne doit jamais être le seul critère.

Une chaîne de 84 maillons ne peut pas être remplacée par une chaîne de 82 ou 86 maillons simplement en agissant sur le tendeur.

De même, une chaîne silencieuse 2×3 ne doit pas être remplacée par une 3×4, même si leur longueur semble proche.

Quelle qualité choisir selon la préparation ?

Un moteur d’origine équipé de ressorts de soupapes standards peut parfaitement fonctionner avec une chaîne de qualité origine provenant d’un fabricant reconnu.

Une chaîne renforcée devient particulièrement intéressante avec :

• un arbre à cames plus performant ;
• une levée de soupapes importante ;
• des ressorts renforcés ;
• un régime moteur supérieur ;
• une utilisation intensive ;
• une utilisation en compétition.

Pour une distribution, la meilleure chaîne n’est pas seulement celle qui résiste le mieux à la rupture.

C’est surtout celle qui conserve le plus longtemps :

• sa longueur ;
• son articulation ;
• sa précision ;
• la qualité de son engrènement ;
• le calage de la distribution.

La chaîne ne travaille jamais seule

Même la meilleure chaîne ne pourra pas fonctionner correctement avec :

• un tendeur défectueux ;
• un embout de doigt tendeur détérioré ;
• des patins ou des guides usés ;
• des pignons endommagés ;
• un mauvais alignement ;
• une tension excessive ;
• un défaut de lubrification ;
• une huile inadaptée ou trop ancienne.

Lors d’une réfection moteur, l’ensemble du système de distribution doit être contrôlé.

Monter une chaîne neuve sur des pignons fortement usés peut accélérer sa détérioration. Un tendeur trop dur augmente les frottements, tandis qu’un tendeur trop faible laisse la chaîne battre.

Une distribution moteur doit également utiliser une chaîne fermée ou un système de rivetage spécifiquement prévu à cet effet.

Une attache rapide classique avec un clip n’a pas sa place dans une distribution moteur.

Conclusion

La chaîne de distribution est à la fois un organe de transmission, de précision et de sécurité.

Sa qualité ne se juge pas uniquement à son nombre de maillons ou à son apparence. La qualité des matériaux, la précision de fabrication, la conception des articulations et le traitement des axes déterminent sa véritable fiabilité.

Sur un moteur préparé, investir dans une chaîne de qualité permet de conserver un calage précis, de préserver les performances et de réduire considérablement les risques de casse.

Chez Stomp777, nous considérons donc la chaîne de distribution comme une véritable pièce de préparation moteur, et non comme un simple consommable à choisir uniquement en fonction de son prix.
